第３回　切れ角アップナックル製作

ＦＤは切れ角が少ないので、ナックルを短く加工して切れ角をアップしました。

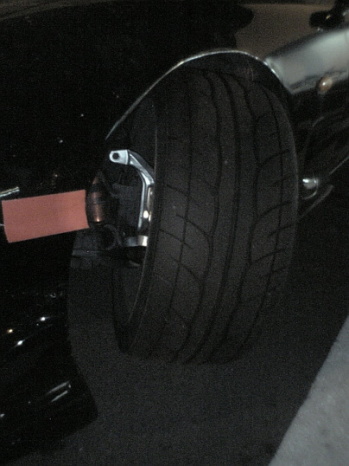

写真はユーラスの知恵の輪５ミリ厚と一緒に使った物です。
ドリフト中はもうちょっと切れます。
（ハンドルから手を離すと、車重でハンドルが多少もどるため）
通常のオフセットでは、アルミホイールがロアアームに当たるので
ワイドトレットスペーサーで２５ミリ外に出しました。
ホイールのオフセットは３５ミリです。
（タイヤは２３５/４０　１７）

ブレーキキャリパーの取り付けボルトが、ロアアームに当たるので
これ以上切るには、社外のロアアームなどに変える必要があります。

ボルトの頭を削って、ロアアームに当たらないようにしました！

製作方法は、Ｔｉｇ溶接の溶かし込み溶接で肉盛りをしていきました。

このようにいったん溶接したものに切りこみを入れ、溶かし込みながら
溶接していきます。


上の写真は、溶かし込み溶接では無く、普通にＴｉｇ溶接したものです。
深く溶かし込んだつもりでも、中までは溶けていませんので
破断テストで、そこそこ簡単に折れました。


話しは戻りますが、上の写真が溶かし込み溶接で肉盛り完成した物です。
あとは塗装をして完成です。

切る長さで切れ角が決まりますし、アッカーマンアングルや
タイロットエンドの角度など、色々なノウハウが必要でした。

気になる強度ですが、さすが全溶かし込み溶接だけあって
１２トンプレスでも折れませんでした。
（逆に１２トンプレスのフレームが曲がったような気がします。。。あとで写真アップします）
実走行でテストしましたが、強度も問題ありませんでした。
また、ハンドリングもクイックになりましたが、すぐに馴れて
切れ角アップしたのを忘れるくらいです。
（ハンドルはナルディクラシックの直径３０センチです）

※強度には自信がありますが、まだ耐久テスト中ですので
加工はまだ受付しておりません※
